一、概述

计算机等新技术进入流量二次表后，使仪表的准确度大幅度提高，功能大大增强，同时也使仪表的内部变得更加复杂。其实仪表的硬件和软件趋于复杂，同仪表使用者关系并不密切，仪表工程师和仪表维修人员不一定要搞清楚仪表硬件的来龙去脉和控制仪表运行的固化在EPROM内的具体程序，但是需要熟悉仪表外部特性，掌握其输出与各输入变量之间的关系，了解仪表各项功能。

本章仅以多种型号中的流量演算器为例，又由于流体的种类众多，也仅以最常见的几种流体为例进行讨论。目的是介绍一种分析与研究的方法，更多尚未讨论到的内容，请读者自己分析。

二、流量演算器面板显示数据之间的关系

流量测量方法的多样性和影响流量测量精确度的多种因素，使得流量演算器较复杂，因为流量演算器能对影响测量精确度的多种因素进行补偿，如流体的温度压力补偿；气体压缩系数补偿，湿度补偿；对流量传感器流量系数的非线性进行补偿；对差压式流量计中的可膨胀性系数进行补偿；还能对湿气体的干部分进行计算，对天然气的有关变量进行计算等。多种多样的流量测量方法，不同类型的流体和流量传感器，变送器，其输入输出表达式也不相同。流量演算器面板能够显示的主数据和副数据，不仅包括几个输入的自变量和最终运算结果，而且有主要的运算中间结果，在调试和维修时，如果怀疑最终运算结果不正常，则可逐一检查各有关中间结果和自变量。然后结合自己的经验对照相应的关系式进行分析和判断，查找问题所在。

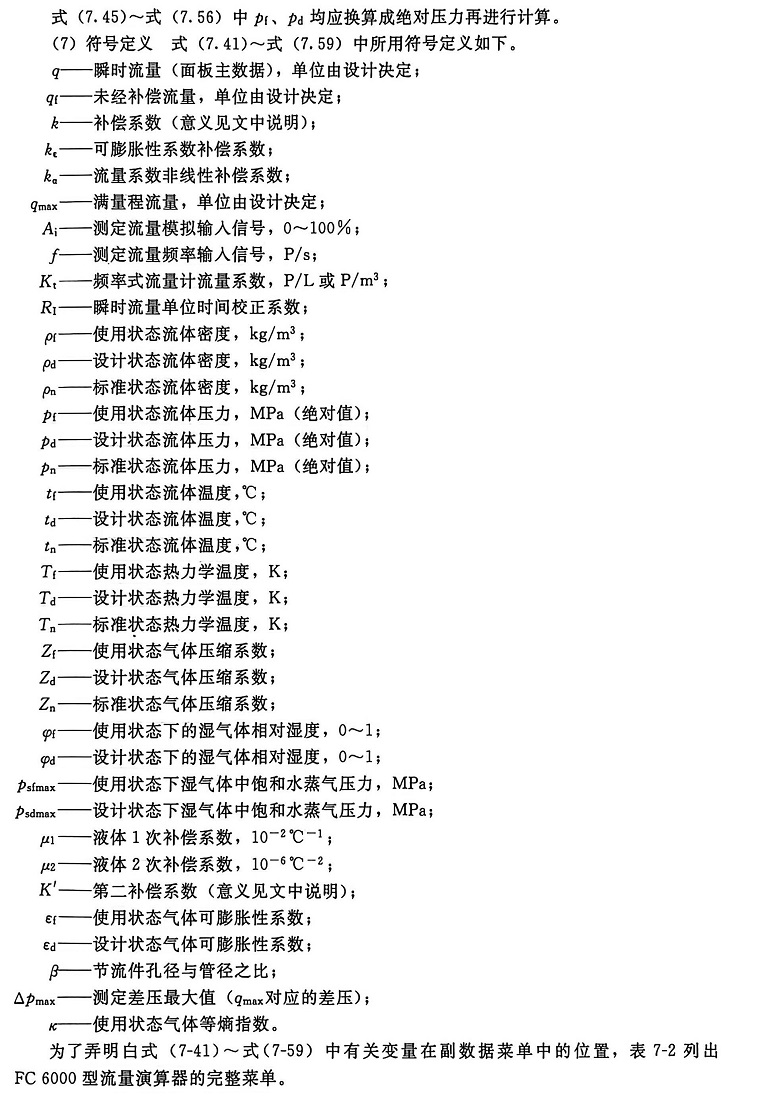

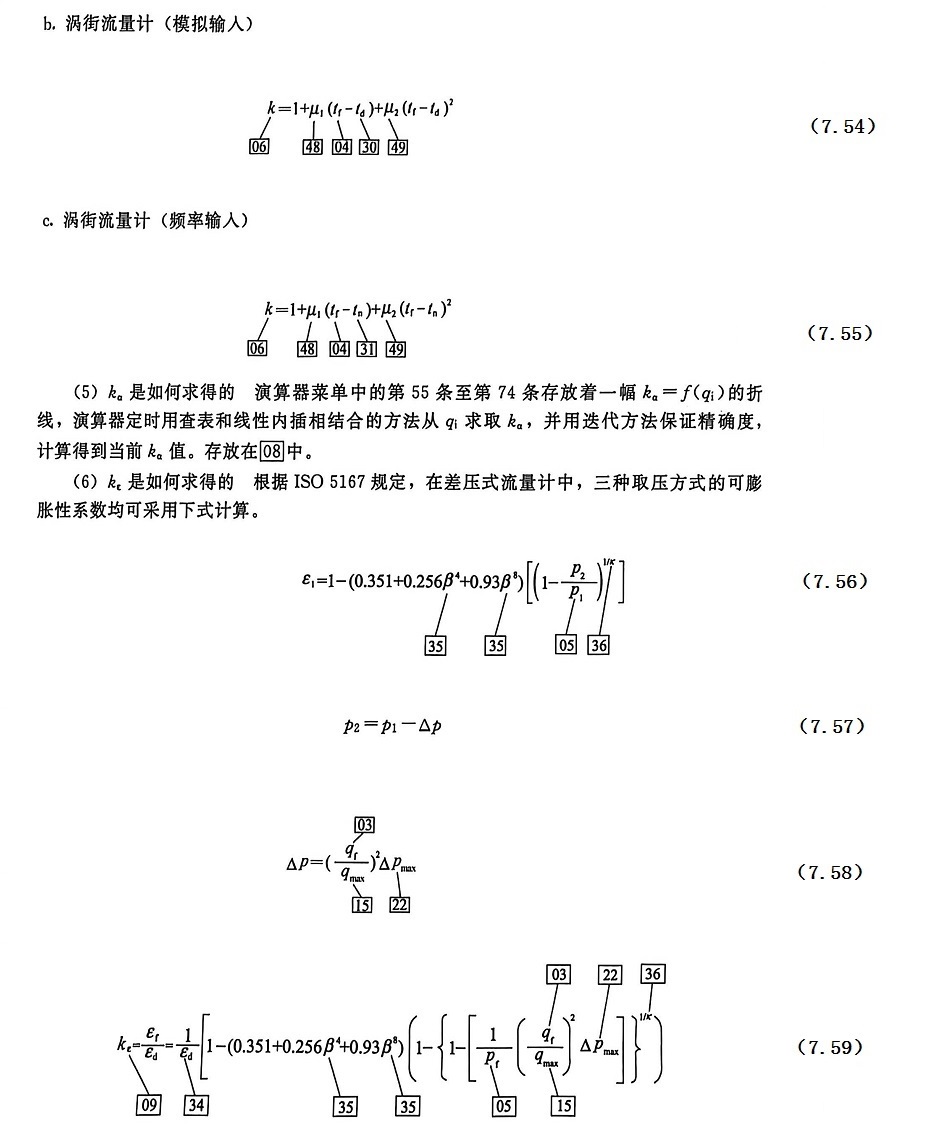

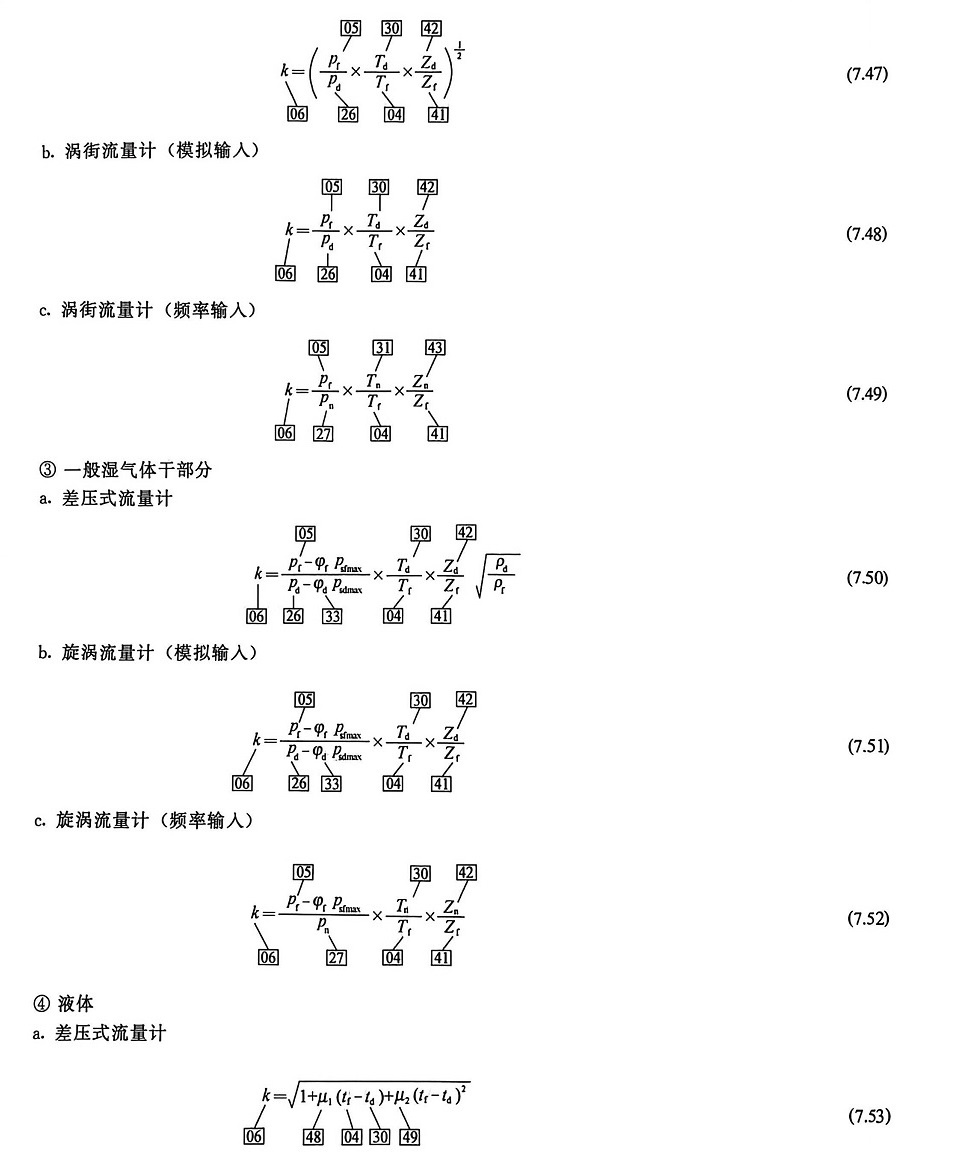

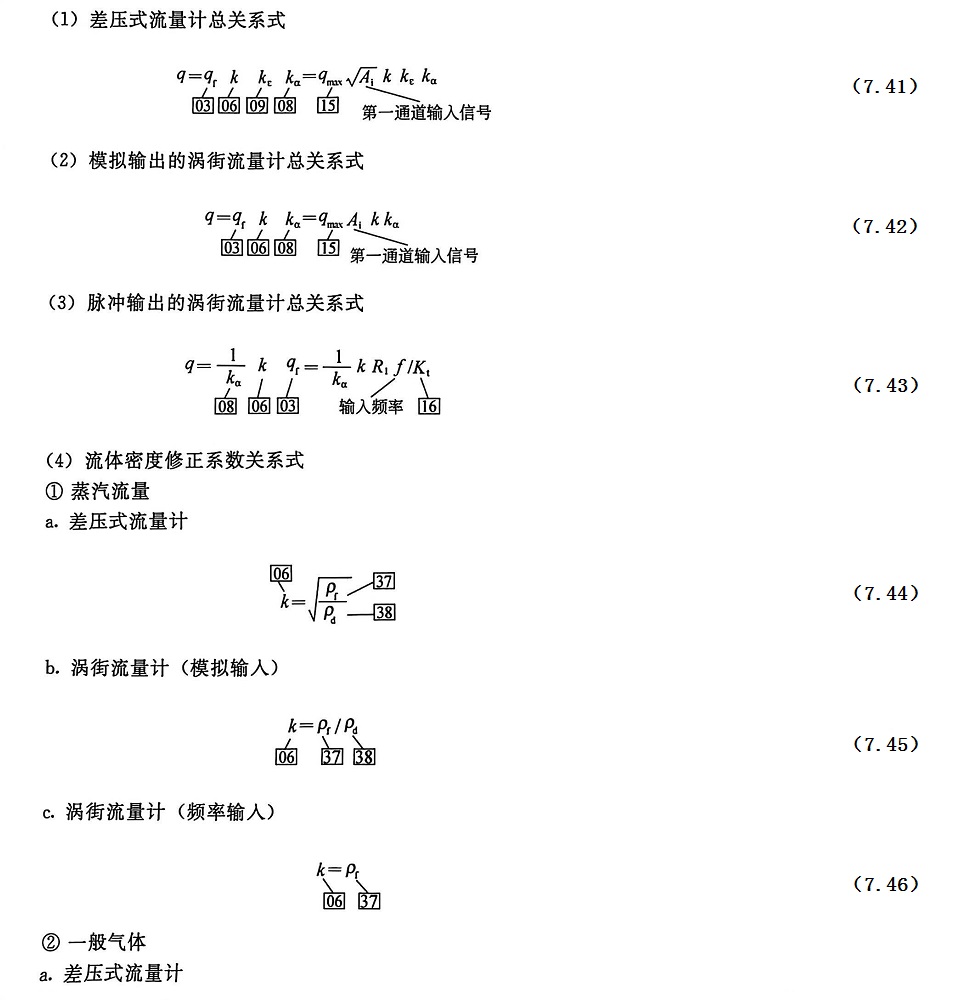

下面所列举的关系式中，流量测量方法以差压流量计和涡街流量计(模拟输出和脉冲输出)为例，而流体则以过热蒸汽和空气为例。方框中数字为副数据窗口编号。行号定义见(7)。

在对流量演算器进行检查和校验中，这些关系式是很有用的，尤其是在流量显示数据不正常或怀疑其不正常时，可从关系式中各因式所对应的数据窗口读出各中间结果，并对这些结果进行分析，进而找出症结所在。
