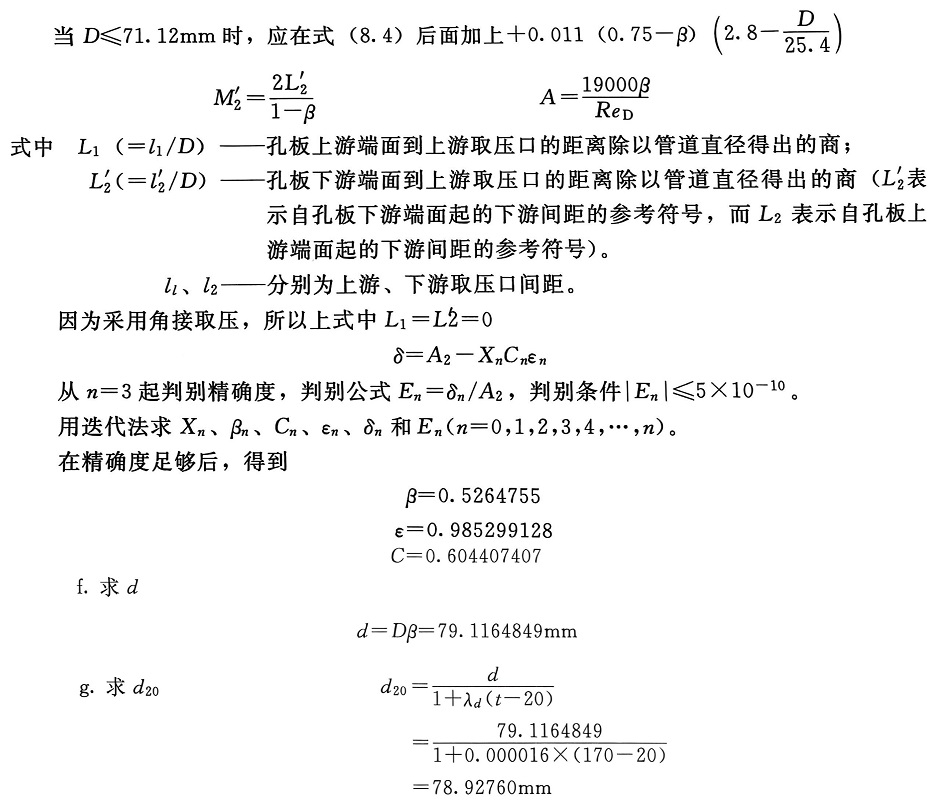

③求各典型测量点流出系数的修正系数k_a

a.按式（8.2）计算各典型测量点雷诺数；

b.用前面计算得到的β值和各典型测量点雷诺数，分别代入式（8.4），得到各点C，并按式（8.1）计算k_a；

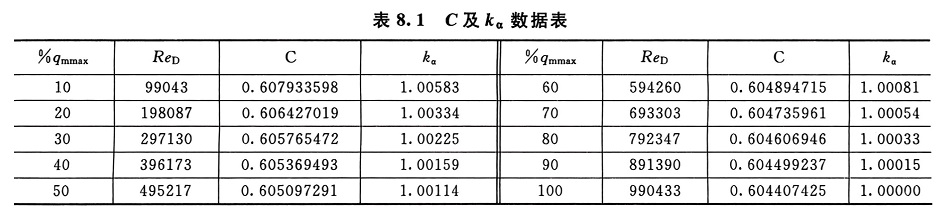

以上计算结果列于表8.1。

对于一副已有的节流装置，其计算书中已列出计算k_a的必要数据，则可省去上述第②步，直接从第③步计算k_a。

8.12 雷诺数对涡街流量计的影响

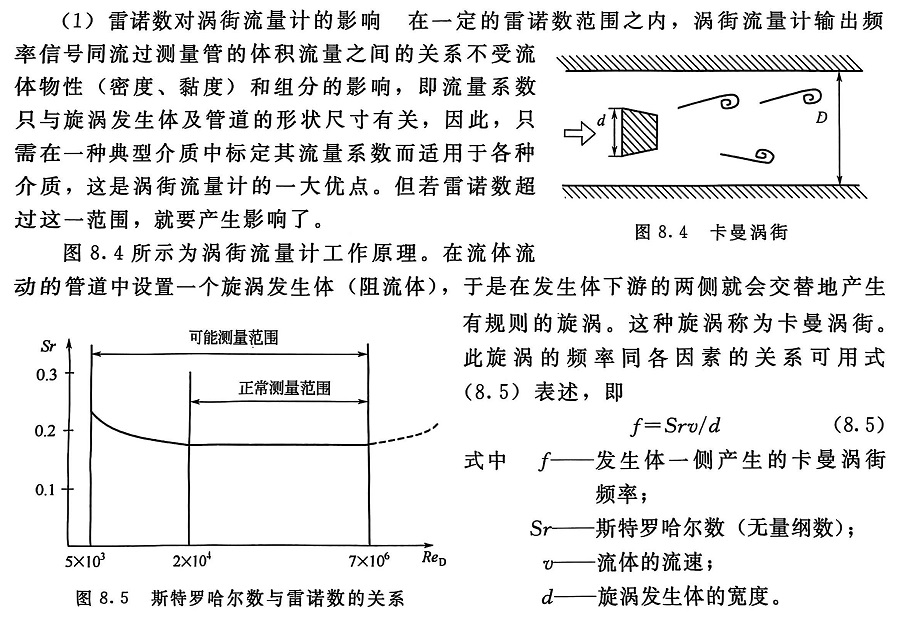

  图8.5所示为圆柱状旋涡发生体的斯特罗哈尔数同雷诺数的关系。由图可见，在Re_D=2x10⁴~7x10⁶范围内，是曲线的平坦部分(Sr=1.7)，卡曼涡街频率与流速成正比，这是仪表正常工作范围。在Re_D=5x10³~2x10⁴范围内，旋涡能稳定发生，但因斯特罗哈尔数增大，所以流量系数需经校正后才能保证流量测量精确度。当Re_D<5x10³后旋涡不发生或不能稳定地发生。

本节讨论的是Re_D=5x10³~2x10⁴的区间如何提高流量测量精确度的问题。如能获得可靠的校正系数并用适当方式实现在线校正，就能将测量精确度提高，将范围度显著扩大。

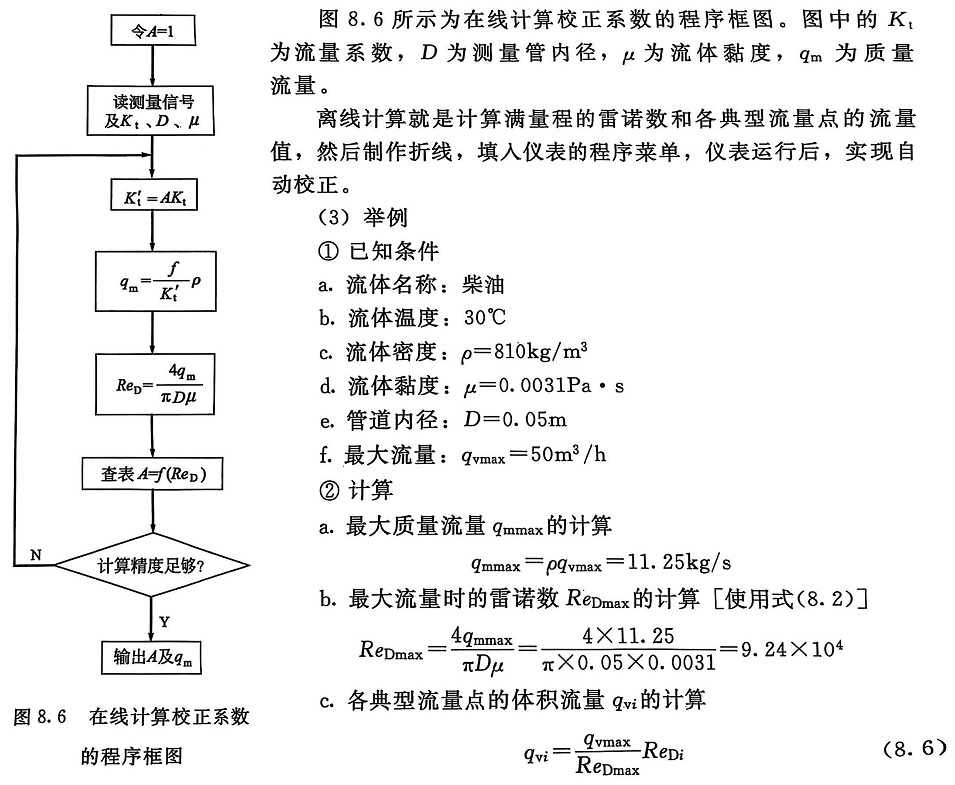

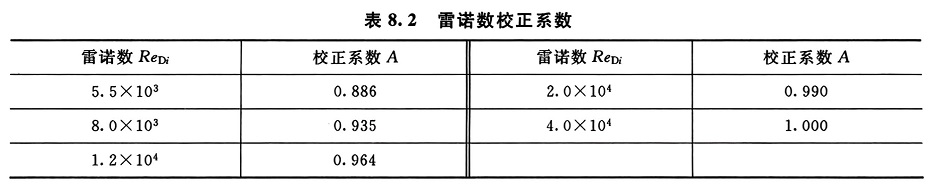

(2)雷诺数影响的校正表8.2给出了涡街流量计低雷诺数测量段的校正系数表。使用这一表格的方式也有在线计算和离线计算之分。其中在线计算法多在带CPU的涡街流量变送器(传感器)中使用，离线计算多在流量显示表中用折线法实现校正时使用。

  这一方法可用来对黏度比水高一些的液体低流速段进行误差校正。

(4)在流量传感器(变送器)中的实现

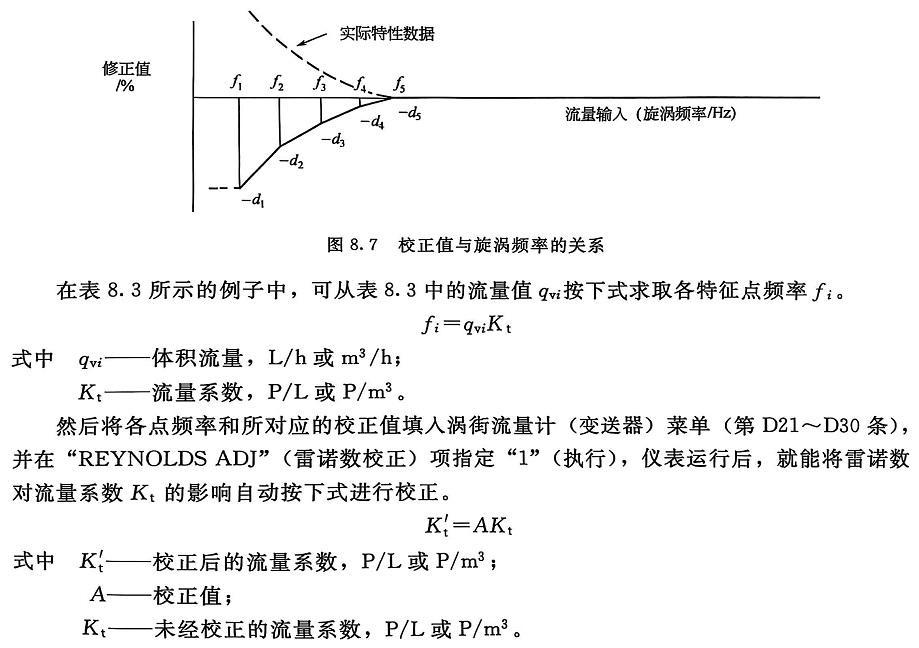

上面所述的雷诺数影响的校正是在流量二次表中完成的，适用于涡街流量计本身无校正能力的测量系统。随着计算机技术渗透到流量一次表，有些涡街流量计本身也具备了这种校正功能。例如横河公司的YF100系列E型涡街流量计中，是用4段折线实现此项校正。折线的横坐标为旋涡频率f，其纵坐标为校正系数A，如图8.7所示。
