四、热水质量流量的计算
在图4.5所示的热水热量计算系统中，热水质量流量是热量计算的基础，热水质量流量计算通常有两项任务，其一是对实际运行温度偏离设计工况所引入的质量流量测量误差进行校正；其二是将流量传感器、变送器测量得到的体积流量信号与供水温度或回水温度所对应的热水密度相乘，得到热水质量流量。
(1)孔板流量计的质量流量计算
用于计量热水的孔板流量计，其计量单位一般已经按质量流量设计，但是仪表安装处的流体温度必须与设计温度相等，才能得到预期的准确度。当实际温度偏离设计温度时，只有按规定的关系式进行补偿，才能得到预期的准确度。
对于孔板流量计，补偿可以在热量表中进行，因为流量信号和流体温度信号均已引入热量表，只需指定补偿所依据的自变量，并写入相应的系数，仪表运行后即可自动进行补偿。
差压式流量计补偿可用下式，即
五、回收凝结水的计量
近几年来，随着人们节能减排意识的增强，余热回收利用工作得到了迅速发展。其中，蒸汽放出热量后得到的凝结水的回收利用就很普遍。
凝结水回收利用的意义有三个。其一是回收凝结水所携带的热量。其二是回收利用了水的本身。凝结水的性质属于蒸馏水，不处理就可送锅炉除氧器利用，因此，它的价值比自来水高。其三是消除热水就地排放对环境的污染。
在凝结水的回收利用工作中，大多建立了凝结水的计量手段。当然，这种计量也是能源管理的需要。回收凝结水的计量，有的单位只对回收凝结水的流量进行计量，而另一些单位对热量进行计量。
(1)回收凝结水的流量测量
回收凝结水的流量测量所选用的方法，同回收工艺流程有密切关系。对于有泵输送的流程，流量计安装在泵的出口管上的适当位置，由于凝结水压力较高，水中不会夹带蒸汽，所以流量测量并不困难。如果安装地点的环境和管道无明显振动，涡街流量计是常用的选择。但若流量计安装地点距水泵较近，难免有振动，这时，选用氟塑料内衬电磁流量计应是更为稳妥的方案。对于无泵输送的流程，凝结水一般依靠疏水器出口压力输送，情况要复杂些。复杂的因素有三个。一是工艺要求在管道上安装流量计不能增加管道阻力，因为阻力的增加导致疏水器出口压力升高，担心疏水器的正常工作受影响，所以在直径较大的回收水管内，水平段并不充满。二是流量波动范围大，而且是阵发性的。三是凝结水从疏水器流出后，随着管道标高等条件的变化，很容易析出蒸汽而形成两相流。

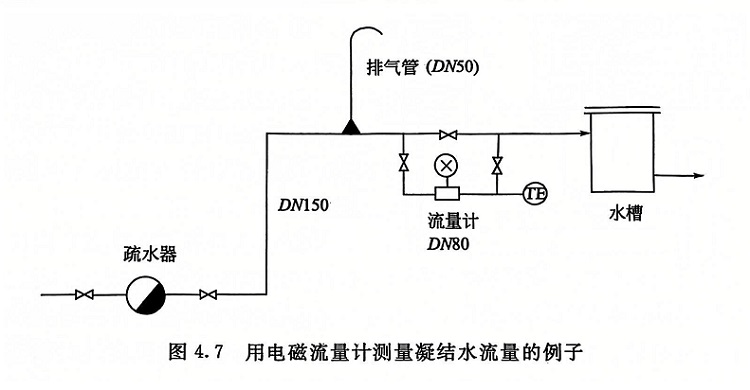

根据前两个特点，可选用口径合适的电磁流量计。在流量计前，设计一个气体收集器和排气管，如图4.7所示。其中气体收集器就是在一根直径很大的管道上，先焊接一个等径的管段，然后再逐渐缩小到DN50，这样就能将水中蒸汽有效地分离出来，然后排到水槽的上方，使之不干扰流量计的工作。实践表明，这样的设计能收到很好的效果。
图4.7中的疏水器的型式要正确选择，并非各种型式都能胜任。在各种不同原理的疏水器中，浮球式较适宜。但在排量计算中，要考虑背压升高，压差减小后，排量相应减小。具体的选型和计算可向疏水器供应商咨询。
(2)回收凝结水的热量测量
回水凝结水的热量计量可用式(4.7)，只是表达式中只有而没有to，根据计量意图，to可由工艺专业取一个参考温度，例如当地全年平均大气温度，即回收水温度高于大气温度就为除氧器提供热量。当然也可以取其他温度。
